复合材料的“界面”究竟是什么？从作用机理到表征方法，一文讲清

目前，已有多种理论用于解释复合界面机制，但界面相互作用极其复杂，尚无单一理论能够无可辩驳地解释所有现象。主流的界面理论主要包括润湿性理论、化学键理论、机械互锁理论、扩散理论和过渡层理论。

① 润湿性理论

该理论强调基体对增强体的良好润湿是实现有效界面结合的关键前提。

完全润湿可使液态基体渗入增强体表面的微孔与缺陷，增大接触面积和范德华力作用，从而提高界面强度；反之，润湿不足则易形成气泡和孔隙，削弱界面结合。

此外，界面两相间的表面张力和极性匹配也至关重要。界面结构依赖于表面活性与沟槽几何形状，增强表面功能化是提高润湿性和界面结合力的关键。润湿性理论对于指导纤维增强复合材料中基体的选择和增强体的表面改性具有重要意义。

② 化学键理论

该理论认为，增强体与基体之间形成的化学键（如共价键、离子键）是界面结合强度的主要来源，其作用远强于范德华力或机械互锁。

该理论的有效应用需以良好的润湿性为前提。值得一提的是，物理作用虽弱于化学键，但仍对界面结合有一定贡献，不应被忽视。对于经过特殊表面处理、能与基体形成化学键的材料，该理论在一定程度上可以解释界面结合机制。

③ 机械互锁理论

该理论认为，界面结合仅依赖于机械互锁。增强体表面粗糙度的增加可提供更多接触点，增强界面摩擦力和结合强度。在外部载荷作用下，机械互锁部分紧密结合，促进应力从基体向增强体的有效传递。增强体的表面形貌、基体的性能（包括硬度、强度、流动性等）以及工艺参数均会影响机械互锁的有效性。

机械互锁理论为界面结合提供了直观的解释，尤其适用于具有特殊表面形貌的增强材料。然而，仅靠机械互锁产生的结合强度相对较弱，不足以满足高性能复合材料的要求。此外，该理论无法解释界面区域物理和化学变化所产生的影响。

④ 扩散理论

扩散理论从分子热运动角度出发，认为复合材料界面处不同组分间会发生物质扩散，从而改变界面结构与性能。扩散受温度、时间、材料性质及界面结构等因素影响，其积极作用体现在两方面：一是促进额外化学或物理键的形成，增强界面结合强度；二是使界面两侧的物理化学性质过渡更平滑，提高相容性。

该理论为理解某些金属基和聚合物基复合材料的界面结合提供了微观层面的新视角，但并非所有材料体系都能产生显著的扩散效应，且扩散过程通常需要高温和长时间处理，控制难度大，因此其适用性和实践指导意义相对有限。

⑤ 过渡层理论

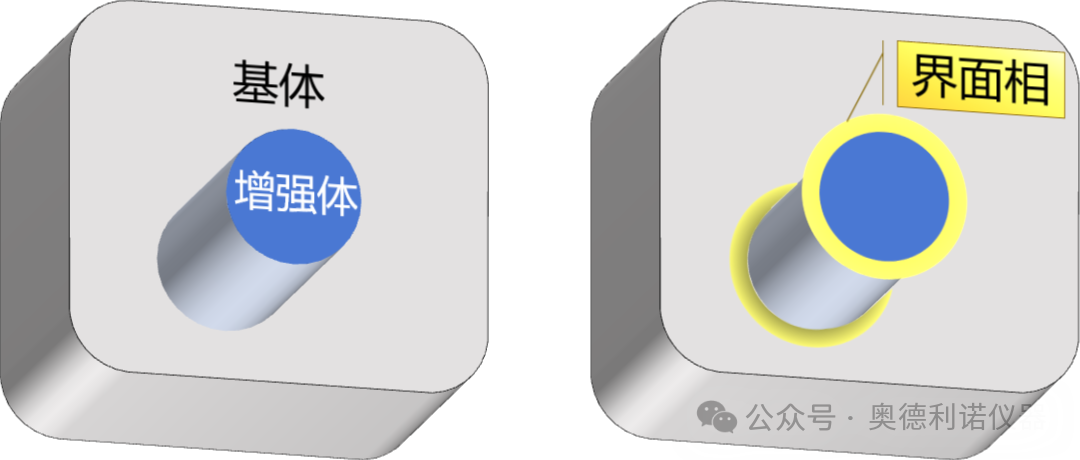

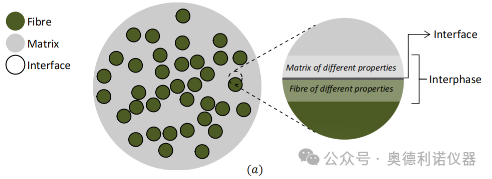

过渡层理论是复合材料界面研究中最为综合的理论框架，该理论认为由于增强体与基体在物理化学性质上的差异，界面区域会形成具有一定厚度且性能渐变的过渡层，该过渡层的结构和性能直接决定了复合材料的整体表现。

一个优化设计的过渡层能够实现多重功能：通过化学键合与机械互锁增强界面粘附；通过梯度模量设计实现应力的高效、平滑传递；通过偏转裂纹路径增加能量耗散；同时缓解因热膨胀系数不匹配引起的应力集中。因此，过渡层的设计需要综合考虑化学相容性、热膨胀匹配、力学性能梯度及层厚等关键参数。

然而，由于理论模型尚不完善，过渡层的构建和控制仍具有挑战性。目前尚无全面的理论模型能够准确描述过渡层的形成和机制，限制了该理论的进一步应用和发展。

SEM用于观察截面和断口形貌，通过纤维拔出后的树脂残留、裂纹偏转等特征判断失效模式，但难以直接分辨纳米级界面相。透射电镜（TEM）及电子能量损失谱（EELS）可提供界面相的直接证据，但TEM制样困难（易引入变形或损伤），观察结果需交叉验证。拉曼光谱成像可对界面涂层和树脂进行空间分布成像，但空间分辨率通常低于TEM，更适合微米级尺度分析。

通常，界面相的表征需综合多种技术，SEM和拉曼提供形貌与微米级分布信息，TEM/EELS提供纳米级结构证据，三者相互补充、交叉验证，才能系统揭示界面相的真实存在状态与结构特征。

主要采用纳米力学成像（AFM）和纳米压痕进行表征。AFM可通过力曲线或峰值力模式获得局部模量与黏附力的二维分布，沿“纤维-界面-树脂"方向的扫描可揭示性能是突变还是渐变，从而判断过渡区是否存在。纳米压痕则通过载荷-深度曲线计算局部硬度和模量，阵列式压痕可比较界面改性是否形成软质、刚性或梯度模量的过渡层。

不过，界面相通常极薄（纳米级），测试时压头或探针产生的应力场容易同时受到高模量碳纤维和低模量树脂的影响，产生“纤维偏置效应"。测得的模量梯度可能并非全部来自界面相的真实本征性质，而是测试体积内多种材料的共同响应。

因此，AFM和纳米压痕更适合比较不同界面处理之间的相对差异，而非提供界面相绝对模量或厚度的精确数值。测得的参数需结合空间分辨率、压入深度和纤维约束效应综合解释。

④ 微观界面力学测试

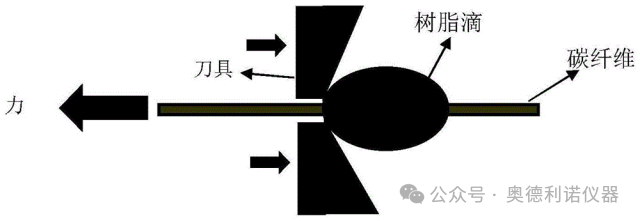

微滴脱粘试验：在单纤维上固化树脂微滴，通过刀口推动脱粘，计算表观界面剪切强度。

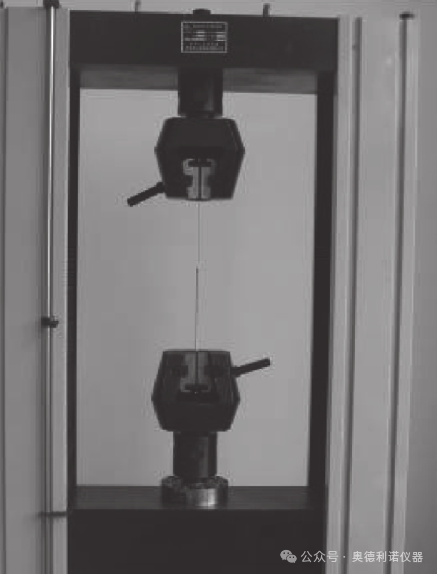

单纤维拉拔试验：将纤维部分埋入树脂后拉伸，通过完整的载荷-位移曲线区分界面弹性响应、脱粘萌生、裂纹扩展和摩擦滑移阶段，可结合断裂力学模型估算脱粘能和摩擦应力。

单纤维碎裂试验：将纤全部埋入哑铃形树脂试样中拉伸，基体应变通过界面传递使纤维逐段断裂至饱和，根据纤维碎片长度分布估算界面应力传递能力。

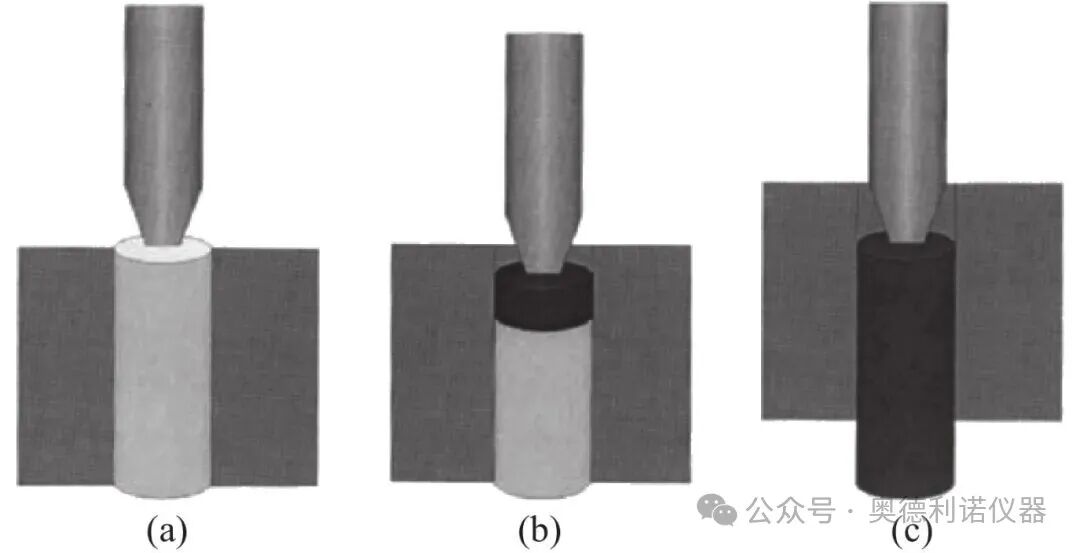

纤维推出试验：从实际复合材料中切取薄片，将单根纤维轴向推出，直接反映真实工艺状态下的界面性能。

横向纤维束拉伸试验：对埋入树脂的纤维束施加横向载荷，测试结果反映多纤维约束下界面主导的横向承载能力。

微观力学测试通常基于简化应力分析模型进行推算，而真实的应力分布往往受端部效应、残余应力和纤维约束等复杂因素影响。因此，多数方法提供的并非界面的本征力学参数，而是反映特定测试条件下的“表观"或“有效"值，更适合用于不同表面处理或树脂体系之间的相对比较。

⑤ 宏观复合材料力学测试

微观界面测试虽能有效排除缺陷干扰，但未必全部代表实际复合材料性能，因此还需通过宏观层合板试验来验证界面调控的真实效果。

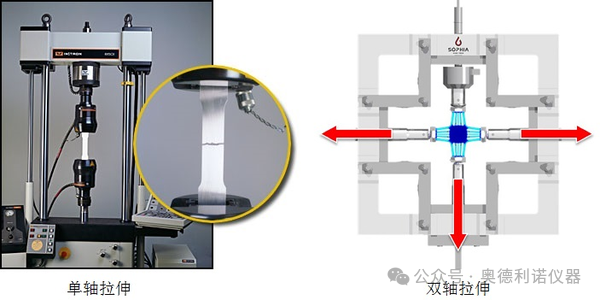

单轴拉伸试验通过对标准试样施加轴向拉伸载荷，直至试样断裂，从而测定材料在静载荷作用下的强度、塑性等关键力学性能指标。沿纤维方向的0°拉伸主要由纤维强度控制，对界面变化不一定敏感；垂直于纤维方向的90°拉伸更容易发生纤维/树脂脱粘和基体开裂，因此更适合比较界面法向结合及横向性能。

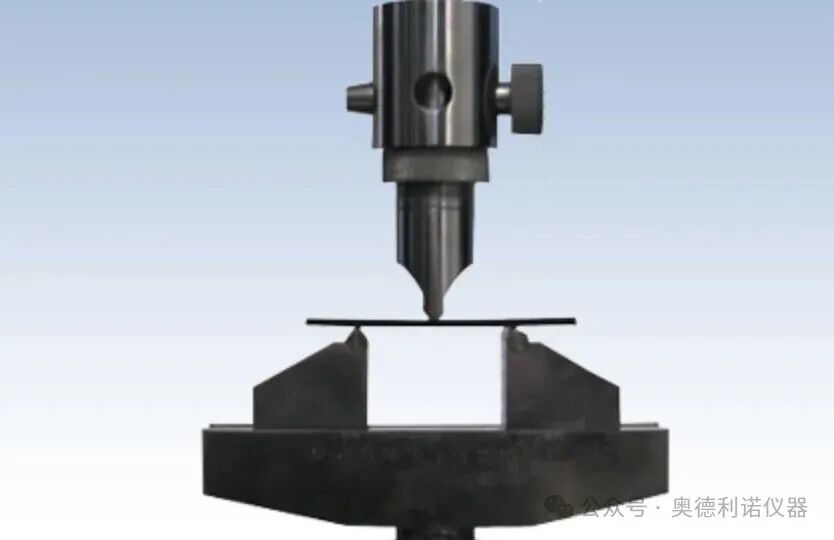

三点弯曲试验同时产生拉伸、压缩和剪切应力，跨厚比通常较大（如16:1或32:1），可以比较界面改性对复合材料弯曲强度、刚度及破坏模式的影响。主要参考ASTM D790（塑料/非增强材料）、ASTM D7264（聚合物基复合材料）。

短梁剪切试验通过弯曲试验中剪切应力集中效应，通过控制跨厚比（通常≤4:1或5:1），使试样中性层附近的层间剪切应力成为主导破坏因素，而非表面弯曲拉伸或压缩应力，从而测得材料的层间剪切强度（ILSS） 。主要参考ASTM D2344（聚合物基复合材料层间剪切）

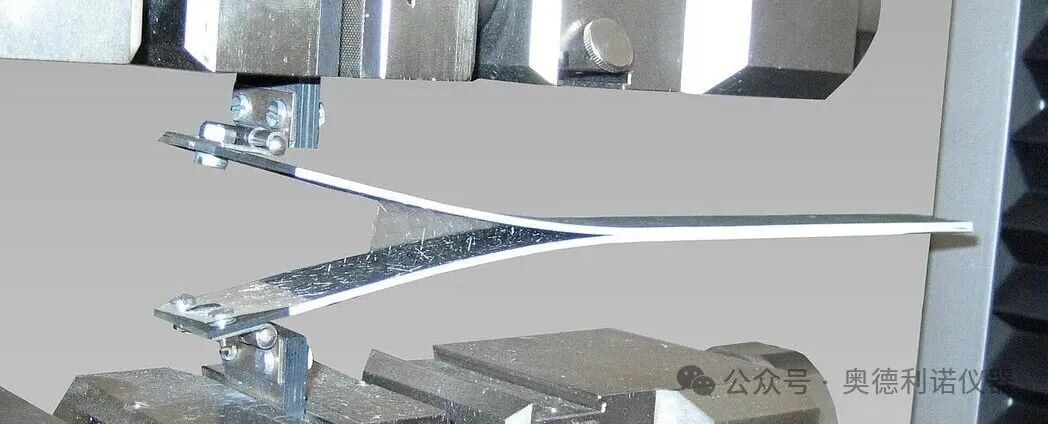

双悬臂梁试验通过在试样中预制裂纹或槽，使裂纹在受控载荷下沿特定路径扩展，从而测量材料的抗裂纹扩展能力或层间能量释放率。相应方法可参考ASTM D5528（模式I）、D7905（模式II）和D6671（混合模式）。

⑥ 界面损伤分析

传统断口分析只能获得破坏后的静态信息，难以判断损伤的演化顺序。因此，界面表征正从事后观察向原位、动态和三维方向演进。原位SEM结合数字图像相关可在加载过程中实时追踪脱粘与裂纹扩展；拉曼光谱通过纤维特征峰的应变偏移，可将“是否结合"转化为“载荷如何通过界面传递"的定量应力分析；X射线CT（包括同步辐射纳米CT）可在不破坏试样的情况下三维追踪内部损伤从单根纤维向层合板尺度的演化；声发射则可在宏观加载中监测损伤事件的时序，但需结合显微观察或机器学习进行模式分类。

分子动力学（MD）模拟虽常被归入界面“表征"范畴，但本质上并非实验表征技术，而是一种机理分析与性能预测方法，其核心价值在于补充实验难以获取的分子尺度信息。

在复合材料界面研究中，MD模拟常通过构建碳纤维模型（石墨片层或含缺陷、官能团的碳结构）与树脂（环氧、聚酰胺、PEEK等）的界面模型，模拟拉伸、剪切、剥离等过程，获得界面结合能、黏附功、密度分布、应力传递等数据，用于分析官能团影响、上浆剂作用、温湿度损伤机制及失效起始位置等关键问题。

主要销售的表界面科学仪器包括：纤维微滴脱粘测量仪（微滴包埋拉出测量仪）、粘附力测量仪、界面扩张流变仪、接触角测量仪、多重光散射仪（稳定性分析仪）、固体Zeta电位测量仪、刀具测量仪、三维表面测量仪、表界面张力仪、气泡压力张力仪、超低界面张力仪等等。
